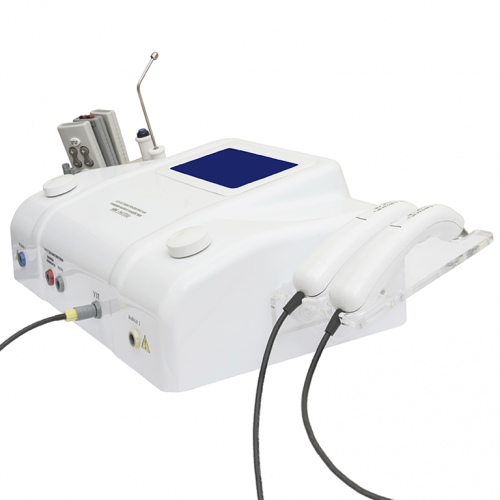

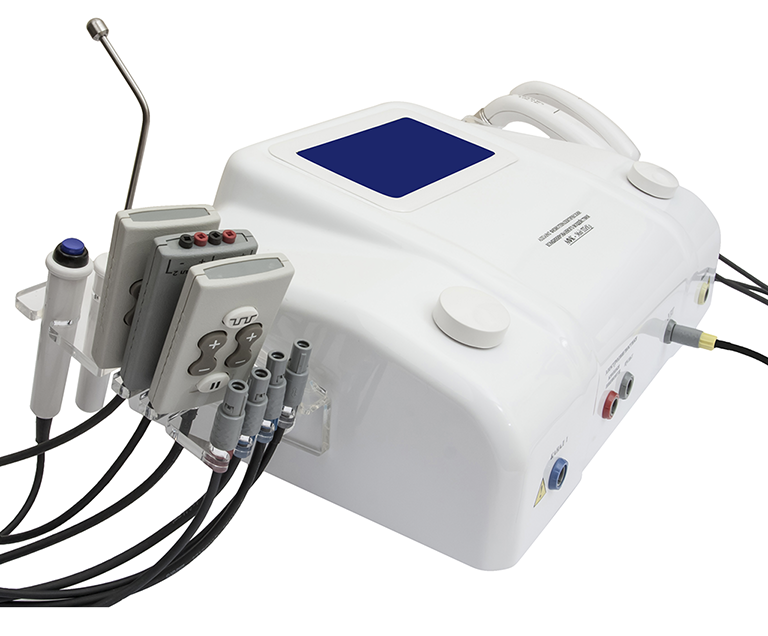

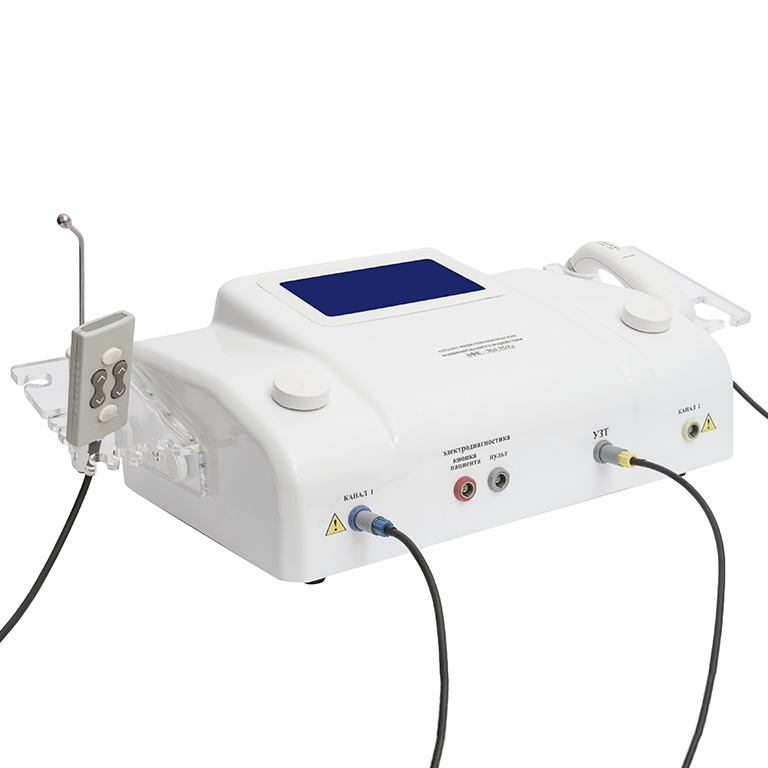

АФК-Мед ТеКо комбинированного воздействия (Комбайн)

Время установления рабочего режима не более, мин

1

Режим работы генератора УЗ-колебаний

непрерывный импульсный

Время работы аппарата в продолжительном режиме с повторно-кратковременной нагрузкой, не менее ч

8

время работы, мин

30

время паузы, мин

10

Диапазон установки таймера, мин

(0÷99) ±5%

Вид несущего тока

• постоянный
• интерференционный
• диадинамический
• импульсный
• синусоидальный
• флюктуирующий

Форма несущих импульсов

• треугольная, треугольная симметричная, треугольная асимметричная
• прямоугольная, прямоугольная симметричная, прямоугольная асимметричная
• экспоненциальная, экспоненциальная симметричная,  экспоненциальная асимметричная
• комбинированная
• трапециевидный однополярный
• в режиме микротоков: прямоугольная, треугольная, экспоненциальная, комбинированная

Форма модулирующих импульсов

• синусоидальный
• трапециевидный
• симметричный
• асимметричный
• бюрст
• случайная частота

Частота генерации несущих импульсов диадинамического тока

100 Гц ± 10%, 50 Гц ± 10%

Частота генерации несущих синусоидальных токов

(10-200) Гц ± 10%

Частота генерации несущих интерференционных токов

(2-10000) Гц ± 10%

Частота биений интерференционного тока

(0-200) Гц ± 10%

Длительность паузы несущих импульсов:

треугольной, прямоугольной, экспоненциальной и комбинированной форм;

(0,1-10000)мс ± 10%

трапециевидный однополярный

5 мс ± 10%

Длительность импульсных несущих сигналов:

треугольной формы

(0,2-1000) мс ± 10%

прямоугольной формы

(0,05-1000) мс ± 10%

экспоненциальной формы

(1-1000) мс ± 10%

комбинированной формы

(0,08-1000) мс ± 10%

трапециевидный однополярный

2 мс ± 10%

Интервал установки частоты в режиме частотной модуляции

(1-3000) имп.с -1

Интервал установки ширины импульса в режиме широтно-импульсной модуляции

(10-3000) имп.с -1

Нелинейность вершин для прямоугольных несущих импульсов и нелинейность фронтов для треугольных и экспоненциальных импульсов

не более 10%

Время нарастания и спада тока несущих прямоугольных импульсов

не более 15 мкс.

Диапазон установки амплитуды:

постоянного тока

(0-80) мА ± 10%

импульсного тока

(0-160) мА ± 10%

синусоидального тока

(0-140) мА ± 10%

диадинамический

(0-100) мА ± 10%

интерференционный

(0-140) мА ± 10%

флюктуирующий

(0-140) мА ± 10%

в режиме микротоков

(0-1000) мкА ± 10%

Длительность модулирующего сигнала синусоидальной формы

(0,15 -35) с ± 10%

Пауза моделирующего сигнала синусоидальной формы

(0,02 -70) с ± 10%

Длительность нарастания, спада и вершины модулирующих импульсов трапециевидной формы

(1,0 -35) с ± 10%

Длительность паузы модулирующих импульсов трапециевидной формы

(1,0 -35) с ± 10%

Рабочие частоты блока ультразвуковой терапии, МГц

0,88 ± 0,009; 2,64 ± 0,03

Количество каналов:

для электротерапии

2

для УЗ-терапии

1

Частота следования импульсов, Гц

50

Номинальная длительность импульсов модуляции:

в импульсном режиме, мс

2 / 4 / 10 ±20%

в непрерывном режиме, мс

непрерывно

Эффективная интенсивность ультразвуковых колебаний, Вт/см²

0,05 / 0,2 / 0,4 / 0,7 / 1,0 ±40%

Напряжение питания, В

220 ±10%

Частота питающей сети, Гц

50

Мощность потребляемая из сети, ВА

не более 50

Габаритные размеры, мм

не более 390 х 270 х 230 ±10%

Масса , кг

не более 4

Электронный блок

1

Сменный излучатель 0,88/2,64МГц (1 см²)

1

Сменный излучатель 0,88/2,64МГц (4 см²)

1

Кабель сетевой

1

Кронштейн УЗ излучателя 1 см²

1

Кронштейн УЗ излучателя 4 см²

1

Кронштейн доп. оборудования

1

Электроды физиотерапевтические с токопроводящей углеродной тканью 40х50 мм

2

Электроды физиотерапевтические с токопроводящей углеродной тканью 50х100 мм

2

Электроды физиотерапевтические с токопроводящей углеродной тканью 90х140 мм

2

Электроды физиотерапевтические с токопроводящей углеродной тканью 130х190 мм

2

Электроды физиотерапевтические с токопроводящей углеродной тканью воротник по Щербаку 250х440 мм

1

Электроды силиконовые электропроводящие 25х30

2

Электроды силиконовые электропроводящие 55х80

2

Электроды силиконовые электропроводящие 100х120

2

Карманы вискозные 70х75 мм

4

Карманы вискозные 85х105 мм

4

Карманы вискозные 125х130 мм

4

Электрод для электродиагностики

1

Кнопка пациента

1

Маска для электросоитерапии

1

Жгут фиксирующий L = 40 см

2

Жгут фиксирующий L = 60 см

1

Жгут фиксирующий L = 80 см

1

Распределительная коробка с кабелями пациента

2 комп.

Пульт

1

Руководство по эксплуатации

1
